Как самому заменить стекло на айфон 4

Как заменить дисплейный модуль на iPhone 4 / 4s в домашних условиях

В последнее время на форумах и в социальных сетях часто встречается вопрос: как можно самостоятельно заменить стекло, экран, дисплей на iPhone моделей 4 и 4s? Неважно как пользователи называют экранный модуль, главное – им нужен подробный совет по замене модуля дисплея, состоящего из самого LCD-дисплея, тачскрина и нового защитного стекла, которое заменить отдельно практически невозможно, а шансы на то, что замена пройдёт без потери в качестве, стремятся к нулю.

Дело в том, что стекло на айфон 4 (как и 4s) в заводской сборке приклеено к экрану. Даже в том случае, когда вам удастся удачно отделить друг от друга элементы модуля, приклеить новую защиту к экрану будет ещё сложнее, ведь существует огромная вероятность попадания пыли, влаги и других частиц между ними, а это негативно скажется и на внешнем виде, и на работоспособности «яблофона».

Каков же выход? Менять части дисплейного модуля iPhone четвёртого и пятого поколений нужно только с помощью готовой модульной сборки. Только так вы полностью устраните неисправность и решите все свои проблемы с айфоном без лишней головной боли. А для того, чтобы защитить свой новый экран от рисков в скором времени повторить судьбу предшественника, лучше всего сразу наклеить на него защитную плёнку. От возникновения царапин и потёртостей она точно защитит.

Однако, даже готовый модуль голыми руками не установишь. Для этого потребуются специализированные инструменты для ремонта портативной техники. Среди них: пластиковые принадлежности для разборки мобильных телефонов Apple: небольшая плоская отвёртка, отвёртка Pentalobe, инструмент для снятия держателя SIM-карты (последний вполне можно заменить скрепкой).

Теперь, когда вы предупреждены о подводных камнях замены модуля экрана iPhone и инструментах, которые просто жизненно необходимы для разборки и ремонта девайса, можно приступать непосредственно к пошаговому описанию самого процесса.

Шаг 1. Снятие задней панели. Для этого необходимо выкрутить два винта, находящихся рядом с док-коннектором на нижнем ребре телефона. Они могут быть двух видов: Pentalobe или Philips – такова особенность iPhone 4/4s. Когда винты уже сняты, достаточно осторожно нажать на верхнюю часть крышки, сдвинуть и снять её.

Шаг 2. Аккумуляторная батарея и снятие её защитной пластины. Открутите винт, крепящий защитную пластину и разъём батареи к плате, а потом при помощи шпателя снимите её. После этого можно смело, но аккуратно отсоединять коннектор аккумулятора и отклеивать непосредственно его. Снятие разъёма батареи потребует особой концентрации внимания. Нужно приподнять его, не задев черный разъем на материнской плате – неосторожно дёрнув, вы можете сломать его полностью.

Снимая саму батарею iPhone, следует также проявить осторожность. Её нельзя сильно изгибать, поскольку для повреждения оболочки элемента много усилий не надо, а когда эта неприятность произойдёт, придётся покупать ещё и новый аккумулятор.

Шаг 3. Извлечение SIM-карты. Самый незамысловатый этап. Во время него даже можно обойтись без профессиональных инструментов. Вытащить «симку» и лоток-держатель из девайса можно при помощи обычной скрепки.

Шаг 4. Извлечение док-станции, док-кабеля и шлейфа. Сначала придётся открутить пару винтов, извлечь тонкий стальной разъем док-станции, очень осторожно приподнять разъём док-кабеля вверх подальше от системной платы и аккуратно, без приложения силы, снять шлейф док-станции и нижнего динамика.

Шаг 5. Wi-Fi-антенна. Приподнимите коннектор антенны Wi-Fi, проверьте функциональность синего предохранителя, открутите винт внизу на корпусе и целую серию винтов, удерживающих антенну. При помощи пластикового стека приподнимите антенну и вытащите скобу из корпуса, а затем и саму антенну. Нелишним будет обезжирить поверхность Wi-Fi-антенны.

Шаг 6. Основная камера смартфона. Тут ничего сложного. Отсоедините коннектор камеры, осторожно приподнимите и вытащите из гнезда заднюю камеру вашего iPhone.

Шаг 7. Гарантийный стикер и индикатор влажности. Отклейте стикер гарантии и открутите винт, спрятанный под наклейкой.

Шаг 8. Материнская плата. Последовательно, при помощи пластикового стека и отвёртки, необходимо отсоединить и изъять все элементы материнской платы – шлейф сенсора, LCD-экрана, аудиоразъёма, кнопки регулировки громкости, кнопки включения/выключения, микрофона, селфи-камеры. После того, как все коннекторы отключены, можно снять материнскую плату и вытянуть её из корпуса, не задев при этом имеющиеся шлейфы.

Шаг 9. Извлечение компонентов. Придётся ещё немного потрудиться отвёрткой. Откручиваем винт, удерживающий корпус динамика; снимаем корпус динамика; выкручиваем два винта, присоединяющих вибромоторчик к внутренней рамке; снимаем вибромоторчик; выкручиваем винт, расположенный возле аудио-разъёма на передней панели и ещё три винта в районе боковых кнопок громкости; откручиваем винт возле нижнего микрофона и винт недалеко от шлейфа док-станции; извлекаем серию винтов вдоль гнезда лотка сим-карты и кнопки спящего режима.

Шаг 10. Экранный модуль. Вставляем пластиковый стек между резиновой рамкой передней панели и стальным каркасом корпуса iPhone 4/4s с верхней стороны. Аккуратно приподнимаем и отсоединяем панель от основной части. Для удобства можно использовать специальную присоску для снятия модуля дисплея. Но, в любом из двух вариантов финальной стадии разборки, не стоит забывать об осторожности: к передней панели с внутренней части может прилипнуть кнопка «Меню/Назад». Если сильно рвануть, то, вынимая нижнюю часть экрана, можно нарушить целостность шлейфа этой кнопки.

Шаг 11. Установка нового дисплейного модуля на ваш iPhone. Все пункты проделываются с точностью до наоборот. Установив новый модуль, не забудьте убедиться, что шлейфы дисплея и тачскрина не перекрутились и не защемлены между деталями. Такое их расположение может привести к повреждению кабеля и быстрой выходу модуля из строя.

Замена экрана iPhone своими руками [Руководство для чайника]

Привет. Че такой грустный? Экран разбил? Ну и хрен с ним… Разве из-за этого стоит расстраиваться? Ведь в жизни есть более важные вещи. А вообще, замена экрана iPhone не такое уж и сложное дело, даже если выполнить все работы самому.

Если у тебя есть хоть какой-то опыт работы с инструментом (можешь гвоздь в стену забить… ну или там лобзиком по фанерке выпиливать), смело читай статью до конца, где я расскажу как заменить экран iPhone своими руками.

В этой статье вы не найдете инструкцию а-ля «здесь открути, сюда прилепи…». Сегодня я вам дам более полезную информацию, а именно что потребуется для замены дисплея iPhone, где все это можно купить и как сэкономить на ремонте, выполнив все шаги самостоятельно (по инструкции с картинками).

Для удобства, эта статья разделена на 4 этапа. Каждый из которых имеет свои особенности и нюансы. Поехали!

1. Менять экран целиком или только стекло?
2. Где купить экран для iPhone
3. Как самостоятельно заменить дисплей iPhone
4. Сколько стоит замена экрана iPhone в сервисном центре

Менять экран целиком или только стекло?

То что треснуло стекло, мы с вами уже поняли. Теперь надо определиться что мы с вами будем менять. Если экран покрылся полосами и пришел в негодность, необходима полная замена экранного модуля.

Если же треснуло только стекло, а экран остался целый, у многих возникает вопрос «Так может заменить только стекло iPhone и сэкономить таким образом на покупке экранного модуля?».

Я прекрасно понимаю желание сэкономить… Но давайте для начала разберемся как устроен экран iPhone и что из себя представляет процесс замены стекла iPhone.

По сути экран iPhone это склеенный многослойный сэндвич из стекла, пленки поляризатора, IPS матрицы и слоя подсветки. Склеены все эти слои специальным клеем с хитрым названием Liquid Optically Clear Adhesive (LOCA), что переводится как Жидкий Оптически Прозрачный Клей.

Чтобы отодрать стекло от экрана необходимо ОЧЕНЬ постараться, и не факт что у вас что-то получится. Мифы о том, что заменить ТОЛЬКО СТЕКЛО на iPhone можно в домашних условиях, чуть ли не при помощи банковской пластиковой карты, далеки от реальности.

Посмотрите как отделяют стекло он экрана iPhone (видео ниже) в профессиональных мастерских по восстановлению экранных модулей. Ребята хорошо подготовились и приобрели необходимое оборудование.

Для отделения стекла от экрана используется тонкая металлическая струна. При этом экран лежит на подогреваемой поверхности, что в свою очередь размягчает клей. Обратная сборка также требует «кое-каких навыков»…

Ну что я вам тут рассказываю. Лучше сами посмотрите как профессионалы восстанавливают разбитые экраны iPhone, а потом сами решите сможете ли вы так же.

Конечно можно попробовать отделить стекло от экрана и без подобной гравицапы, но возрастает шанс того, что матрица экрана просто лопнет под натиском ваших рук.

К тому же в домашних условиях, делая все на коленке, вы никогда не получите качественно собранного экрана. Именно поэтому я не советую восстанавливать/ремонтировать экранные модули самостоятельно, а лучше заменить экран iPhone целиком.

Где купить экран для iPhone

Тут два пути… Первый — искать в России, Украине, Казахстане и т.д. на местных сайтах объявлений или онлайн магазинах комплектующих для iPhone. Google вам поможет…

Второй путь — приобрести экран для iPhone на AliExpress.com. Лично я уже много раз заказывал экранные модули на сайте AliExpress, и стоило мне это удовольствие от 35$ (для модели iPhone 5C)…

Цена была примерно в два раза дешевле чем за такой же экран, но в Украине. При покупке на этом сайте покупателю предоставляется около 50 дней на подтверждение о получении товара надлежащего качества.

Если экран по каким-либо причинам вас не устроит, вы можете вернуть 100% потраченных денег.

Если вы действительно хотите сэкономить, то я бы советовал пойти по второму пути и купить экран для iPhone на AliExpress, а потом самим его установить.

Китайцы научились делать хорошие качественные экраны, которые практически не отличимы от оригинала. Замена экрана iPhone не представляет ничего сложного… требуется только внимательность и аккуратность.

В комплекте с дисплеем обычно идут инструменты для его замены. Но хочу вас предостеречь от использования как минимум отверток. Они такого дешевого качества, что можно с лекостью запороть болты в торце телефона. Лучше сразу эти отвертки выкинуть.

Но вам все же понадобятся специфические инструменты (pentalobe отвертка, присоска, лопатки, пинцет и т.п.), которые можно приобрести за копейки на том же AliExpress.

Лучше сразу купить один набор, который будет включать все необходимое. Для новичка подойдет набор, который я советую по ссылке ниже. Он включает в себя все необходимое для того, чтобы разобрать iPhone до последнего винтика.

Как самостоятельно заменить дисплей iPhone

Теперь когда у вас в руках есть все необходимое для замены дисплея iPhone, осталось провести ремонтные работы. Я просто уверен что, сделать это сможет каждый человек. Поверь мне, и ты тоже!

Хитростей здесь никаких нет, главное четко следовать инструкции, не спешить и быть внимательным.

По поводу инструкции… есть очень хороший сайт ifixit.com, на котором выкладываются подробные пособия по ремонту всякой техники, в том числе и iPhone. Ниже я привел ссылки на пошаговые инструкции по замене дисплеев разных моделей iPhone.

Ребята из ifixit заморочились с каждым пособием и снабдили их макро фотографиями и видео с подробным описанием.

Инструкции по замене экрана разных моделей iPhone:

• iPhone 4S — инструкция
• iPhone 5 — инструкция
• iPhone 5C — инструкция
• iPhone 5S — инструкция
• iPhone 6 — инструкция
• iPhone 6 Plus — инструкция
• iPhone 6S — инструкция
• iPhone 6S Plus — инструкция
• iPhone 7 — инструкция
• iPhone 7 Plus — инструкция

Если вкратце описать процесс замены дисплея iPhone, то получится следующее:

1. Необходимо открутить два Pentalobe болта в торце.
2. Отсоединить шлейфы экрана и тачскрина.
3. Снять экран.
4. Переставить камеру, датчики освещенности и приближения, а также кнопку HOME с разбитого экранного модуля в новый.
5. Произвести действия по сборке iPhone в обратном порядке. Easy-peasy…

Сколько стоит замена экрана iPhone в сервисном центре

Справедливый вопрос, однако. Если самим менять экран ссцыкотно, надо знать сколько будет стоить данная услуга у других. Давайте для примера возьмем сервисный центра Total Apple со средними ценами по Москве.

Собственно сами цены ниже, ну и в них включена стоимость материалов и «услуги раба»:

Средние цены на услуги по замене дисплея iPhone:

• iPhone 5S — 3490 руб (60$)
• iPhone 6 — 4490 руб (77$)
• iPhone 6S — 9990 руб (171$)
• iPhone 7 — 19 990 руб (342$)

Если сравнить цену с AliExpress с ценой на услуги сервисного центра, становится понятно, что самостоятельная замена экрана iPhone обойдется в два (и более) раза дешевле. Вы реально можете сэкономите деньги.

Если я вас еще не убедил, посмотрите видео уроки на сайте ifixit.com, там даже девченки разбирают телефоны, и делают это с легкостью.

Разбитый экран iPhone — это пустяк! Не бойтесь ремонтировать вещи своими руками. Пробуйте — и у вас все получится!

Опыт замены экрана iPhone 4S своими руками

Ему было всего две недели

БАМЦ! – и новый iPhone 4S, лежавший секунду назад на столе в гардеробе музея, был самым нелепым образом смахнут рукавом подаваемой куртки на пол. Удар пришелся прямо в угол экрана – и тот покрылся паутиной трещин.

Конечно, после такого фейла выставочная экспозиция отошла на второй план, я ходил по музею смурной, нервный, что даже позитивные “Подсолнухи” Ван Гога казались мне исчадием вселенского зла. Хотя экран телефона продолжал работать, при соприкосновении пальца с поверхностью стекла маленькие осколки впивались в кожу. Надо ли говорить, что во время разговора части экрана банально сыпались в ухо? Я «наколхозил» сверху кусок скотча и поехал домой хмурой тучей.

Последующие полтора месяца меня выручал только старенький iPhone 2G. Все это время в Москве не было качественных дисплеев на 4S, а те, что предлагались, вызывали шок и трепет цветопередачей и сборкой.

Одно время я хотел поставить экран от «четверки», но отговорили, так как контакты чем-то отличались. Наступила зима, начался первый снегопад, я уже привык к алюминиевой тушке первой модели айфона. Как вдруг единичная партия дисплеев для 4S пришла в Москву.

Слева разбитый оригинал, справа – его замена.

По уверениям продавца запчасти ничем не отличались от оригинала. Терять все равно было нечего и я решил установить экран сам, потому что давно хотел посмотреть на внутренности аппарата вживую. Ни разу в жизни до этого не вскрывал айфон собственноручно. Вместе с экраном приехал специальный набор из двух отверток, пары пластиковых захватывателей, медиатора, присоски и пинцета.

Нижняя плоская отвертка не входит в набор, но она очень нужна на последних этапах

Красные пластиковые штуки нужны для поддевания контактов шлейфов, медиатором снимается экран. Одна из отверток (слева на нижней фотографии) служит для откручивания двух маленьких винтиков на нижнем торце у динамиков. Второй отверткой разбираются все остальные части.

Левая для корпуса, правая для всего остального

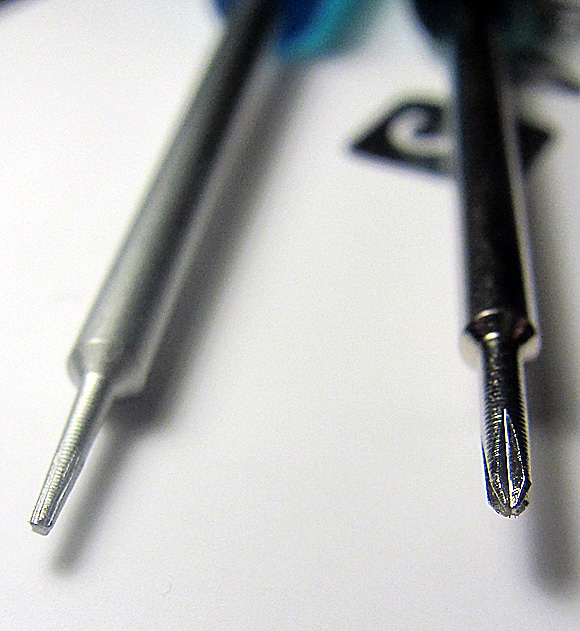

Напомню, что, начиная с четвертой модели, Apple изменила конфигурацию шляпок винтов. Сейчас используется «пенталоб».

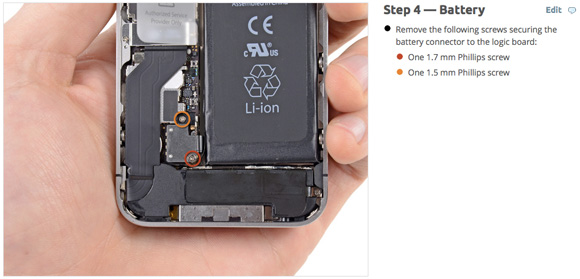

Для разбора телефона я воспользовался прекрасной инструкцией мастеров из iFixit.com. Они составили внятное описание процесса, снабдив великолепными фотографиями каждого шага.

Я боялся, что после сборки обратно у меня останутся лишние запчасти, как в том анекдоте. Забегая вперед, скажу, именно это и случилось 🙂

Инструкция iFixit.

Взял два листа А4, расчертил их на ячейки, куда потом помещал все, что откручивал, в хронологическом порядке разбора.

На весь процесс ушло три часа. Давно я не испытывал столько удовольствия. Разборка айфона сравнима с игрой в конструктор Лего. Все настолько аккуратно было прилажено друг к другу, что главный по железкам в компании Apple Боб Мэнсфилд вдруг стал моим кумиром.

Мэнсфилд отвечает за железо в Apple

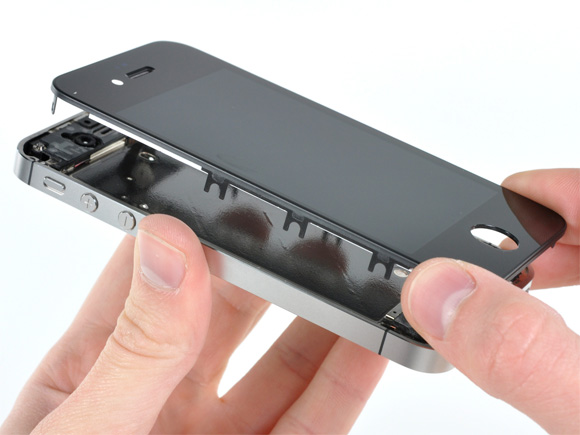

Когда я выполнил последний шаг инструкции iFixit и наконец отсоединил разбитый экран, половина дела была сделана.

Я достал новый дисплей, приладил на место, завернул шесть винтов по бокам, четыре по углам, поставил на место шлейфы, приладил виброзвонок. И тут выясняется, что забыл снять с разбитого экрана кнопку Home! Пришлось все повторно разбирать и переклеивать чертову клавишу.

Потом опять все собрал, дошел до подключения Wi-Fi-модуля, водрузил в гнездо фотокамеру. Думаю, дай передохну. Переворачиваю телефон полюбоваться отражением и вижу, что забыл надеть сеточку на динамик. Бли-иииин!

А сетку поставить забыл

Разбирать опять не хотелось, потому что внутри меня распирало от желания как можно быстрее увидеть работающий телефон. Чуть позже выяснил, что осколки все равно не позволили бы аккуратно отделить сетку, поэтому я зря переживал.

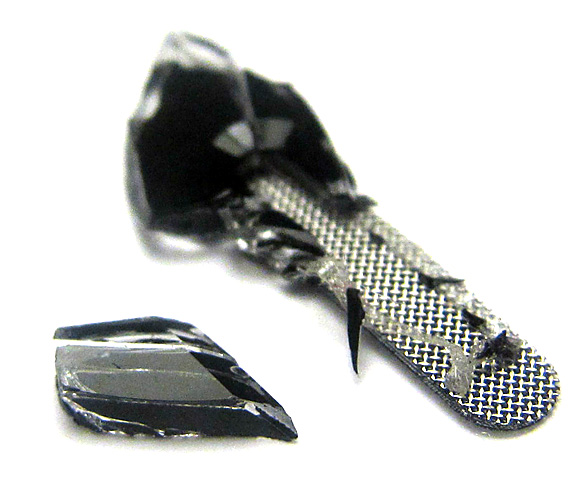

Сеточка. Если такой осколок попадает в ухо, то ощущения не самые приятные.

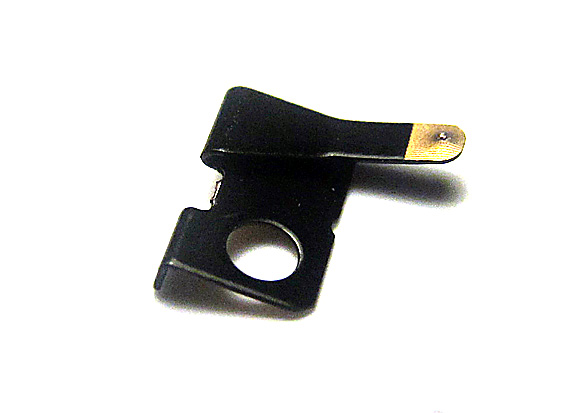

На конец третьего часа iPhone 4S был собран. Я смотрел с гордостью на свою работу и обнаружил на столе ту самую лишнюю деталь. Понятия не имею, что это такое. Очень надеюсь, что не критично.

С замиранием сердца я нажал на кнопку Power.

На экране появилось знакомое белое яблочко, а значит все прошло успешно! Я сам заменил экран. Цветопередача совпадала, текст читаем, контакты набираются, Wi-Fi работал, музыка играла, камера щелкала, вспышка озаряла мое радостное лицо, осталось только открыть бутылку шампусика 🙂

Акция от продавца

Хороших дисплеев для iPhone 4S в Москве очень мало. Во-первых, народ еще не успел поубивать свои игрушки; во-вторых, не все китайские производители освоили выпуск новинки. Тем не менее, Суперпровод.ру готов для читателей айфонса предоставить десять качественных экранов + набор отверток за 2990 руб.

Позвоните по телефону +7 (495) 722-43-07, скажите пароль «айфонс», чтобы получить указанную выше цену. Помним, что отложено всего 10 дисплеев.

Руководство по замене стекла iphone 4, 4s

Так иногда случается, что айфон падает, а экран его разбивается. В этой статье я расскажу вам, как заменить тачскрин без обращения в сервисный центр. Инструкция универсальна для всех четвертых яблофонов.

Pentalobe’ отверткой выкручиваем винты, выделенные красным. Легким движением руки по стрелкам убираем заднюю крышку телефона.

Снова выкручиваем выделенные винтики.

Шлейф батарейки аккуратно разлучаем с материнкой.

Нежно нежно и бережно поддеваем батарею так, как показано на фото. После чего её извлекаем.

Откручиваем два винта защиты шлейфа динамика. После этого убираем саму защиту.

Отделяем шлейф динамика.

Отделяем кабель антенны от материнки.

Теперь выкручиваем винты, чтобы убрать защиту.

Отсоединяем шлейф камеры, снимаем и ее тоже.

Вытаскиваем хранилище сим-карты. Если этого не сделать, невозможно далее снять материнку.

Выкручиваем винтик защиты антенны, предварительно отсоединив шлейф.

Откручиваем винтики от материнки.

Извлекаем материнскую плату.

Снимаем моторчик камеры.

Откручиваем винтики, извлекаем динамик.

Отклеиваем заглушку вверху справа.

Угловые винты — долой!

И винты на каждом краю — туда же.

Всё, экран можно отделять.

Выкручиваем винтик защиты антенны, предварительно отсоединив шлейф.

Берем теперь новенькое стекло, и, меняя инструкцию снизуу вверх, делаем все наоборот. Вот и вся замена стекла iphone 4 осуществлена. Готово! Надеюсь, инструкция была доходчивой.
